JST 커넥터_SMP, SMR시리즈



출처 : JST 사 홈페이지

eSM.pdf

0.43MB



SM 시리즈의 카탈로그를 첨부합니다. 다운로드

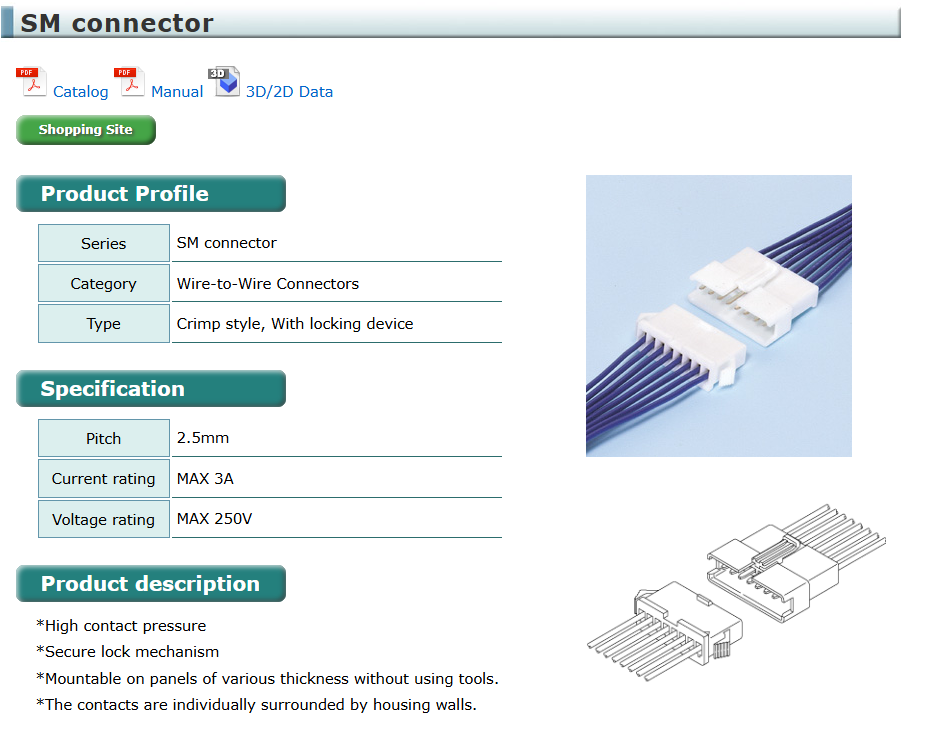

JST의 SM 시리즈는 2.5mm 피치의 와이어 투 와이어(Wire-to-Wire) 타입 커넥터로, 소형화와 고밀도 집적화가 요구되는 전자 기기에서 널리 사용됩니다.

주요 특징:

피치(Pitch): 2.5mm

정격 전류: 최대 3A (AC/DC)

정격 전압: 최대 250V (AC/DC)

적용 전선 범위: AWG #28~#22 (0.08~0.33mm²)

접촉 방식: 고접촉압의 양면 접촉

하우징 재질: 나일론


주요 구성 요소:

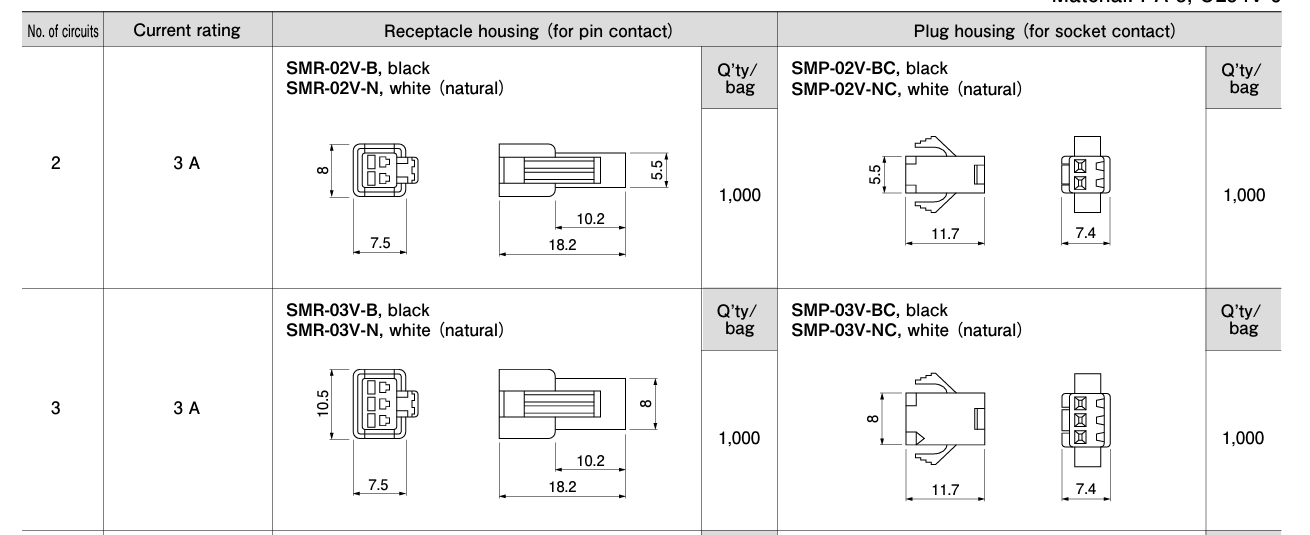

1. 리셉터클 하우징 (Receptacle Housing): SMR 시리즈


2. 플러그 하우징 (Plug Housing): SMP 시리즈


3. 핀 컨택트 (Pin Contact): SYM-001T-P0.6


4. 소켓 컨택트 (Socket Contact): SYM-001T-P0.6

조합 예시, 리셉터클 하우징 - 핀 컨택트 // 플러그 하우징 - 소켓 컨택트 로 조립되어야 합니다.

높은 신뢰성: 고접촉압과 양면 접촉 구조로 안정적인 전기적 연결을 제공합니다.

소형화: 2.5mm의 좁은 피치로 공간 절약이 가능합니다.

다양한 핀 수: 2핀부터 12핀까지 다양한 핀 수를 제공하여 설계 유연성을 높입니다.


이러한 특성으로 인해 SM 시리즈는 소형 전자 기기, 배터리 팩, LED 조명 등 다양한 응용 분야에서 활용됩니다.
