Wire, Cable, Harness의 정의 및 구분

전장 설계를 하다보면, Wire , Cable, Harness의 용어를 구분 짓지 않고 사용하는 경우가 있다.

이 3개의 용어에 대해 정의와 용도를 이해하고 알아보고, 정확히 사용합시다.



*본 컨텐츠는 Chat GPT답변과 현직자의 검토,수정 및 의견을 반영하여 작성되었습니다.



케이블 하네스와 관련된 핵심 용어인 Wire, Cable, Harness의 정의를 아래에 자세히 설명하겠습니다:

---

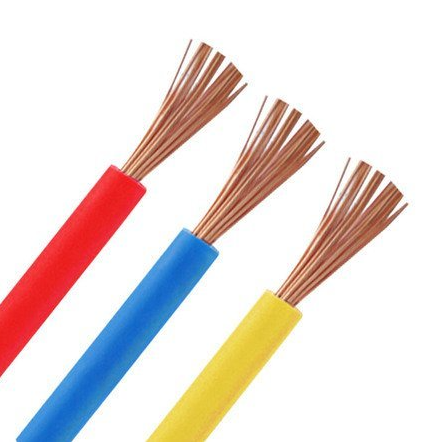

1. Wire (와이어)

• 정의:
  • 전기 신호 또는 전력을 전달하는 단일 금속 도체.
  • 주로 구리나 알루미늄 같은 전도성 물질로 만들어짐.
• 구조:
  • 단선(Solid wire): 단일 금속선으로 이루어진 와이어.
  • 연선(Stranded wire): 여러 가닥의 금속선을 꼬아 만든 와이어로 유연성이 더 높음.
• 용도:
  • 간단한 전기 회로
  • 소규모 배선 작업
• 예:
  • 가정용 전선, 전자 장치 내부의 작은 연결선 등

---

2. Cable (케이블)

출처 : lapp korea

• 정의:
  • 여러 개의 와이어(Wires)를 하나의 외피(Sheath)로 묶은 구조물.
  • 전력 또는 데이터를 전달하는 데 사용됨.
• 구조:
  • 내부에 절연체로 감싼 여러 개의 와이어.
  • 외부는 추가적인 보호를 위한 고무, 플라스틱, 금속 외피로 감쌈.
• 특징:
  • 고전압, 고속 데이터 전송에 적합.(Ex. Power cable, LAN 케이블 등)
  • 물리적, 전기적 보호 기능.
• 용도:
  • 전력 전송(고전압 케이블)
  • 통신(이더넷 케이블, 광섬유 케이블)
  • 가전제품(전원 케이블)
• 예:
  • USB 케이블, 전원 공급 케이블, 네트워크 케이블.

---

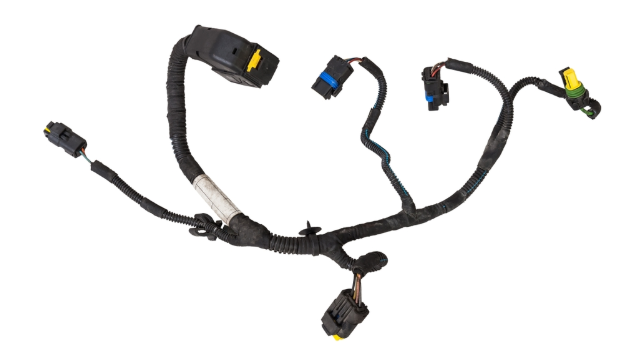

3. Harness (하네스)

• 정의:
  • 여러 개의 와이어(Wires)나 케이블(Cables)을 하나의 단일 유닛으로 묶어 정리하고 보호한 시스템.
  • 특정 전기 또는 전자 시스템에 최적화된 구성품.
• 구조:
  • 여러 와이어 또는 케이블을 플라스틱 슬리브, 테이프, 튜브, 또는 밴드로 묶음.
  • 커넥터와 단자(Terminal)로 구성될 수 있음.
• 특징:
  • 공간 절약 및 정돈.
  • 전선 손상 방지.
  • 설치와 유지보수 용이.
• 용도:
  • 자동차: 차량 내부의 전선 정리 및 연결.
  • 항공기: 다양한 센서 및 장비 연결.
  • 가전제품: 전원 및 신호 전송 통합.
• 예:
  • 자동차 대시보드 하네스, 가전제품 내부의 배선 하네스.

---

요약

	Wire	Cable	Harness
구조	단일 금속 도체	여러 개의 와이어 묶음	와이어/케이블을 통합한 시스템
특징	단순, 유연	복잡, 보호 기능 포함	정돈, 최적화 및 시스템화
용도	소규모 전기 회로	전력 및 데이터 전송	특정 시스템에서 배선 관리
